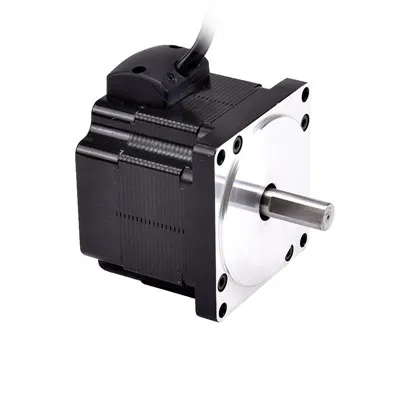

Động cơ DC không chổi than 24V 4000RPM 0,24Nm 100W 5A 80x80x50mm
Mã sản phẩm của nhà sản xuất: 80BL02402-0100-XXX
Kích thước khung hình: 80x80mm
Lớp bảo vệ: IP40
Điện áp định mức: 24V
Tốc độ định mức: 4000RPM
Mô-men xoắn định mức: 0.24Nm
Công suất: 100W
- Giao hàng nhanh
- Đảm bảo chất lượng
Tùy chỉnh có sẵn
Giơi thiệu sản phẩm
Đặc điểm kỹ thuật chung
|
Cấp bảo vệ |
IP40 |
|
Nhiệt độ môi trường xung quanh |
-20 độ ~55 độ |
|
Nhiệt độ bảo quản |
-25 độ ~+70 độ |
|
Độ ẩm môi trường xung quanh |
<85% ( without condensation ) |
|
Lớp cách nhiệt |
Lớp B |
|
Vật liệu chống điện |
100MΩMin.@500VDC |
Đấu dây
|
Số chì |
Màu chì |
Máy đo chì |
Chức năng |
Sự miêu tả |
|
1 |
Màu đỏ |
UL1061/24AWG |
VCC |
Điện áp cung cấp cho cảm biến Hall |
|
2 |
Màu vàng |
hv |
||
|
3 |
Màu xanh da trời |
ồ |
||
|
4 |
Đen |
GND |
Nối đất cho cảm biến Hall | |
|
5 |
Quả cam |
hồ |
||
|
6 |
Màu xanh da trời |
UL1061/18AWG |
w |
|
|
7 |
Quả cam |
u |
||
|
8 |
Màu vàng |
v |
Thông số kỹ thuật
|
Mẫu số |
Điện áp định mức |
Tốc độ |
mô-men xoắn định mức |
Quyền lực |
Đánh giá hiện tại |
Không có tốc độ tải |
Không có tải trọng hiện tại |
Điện trở/đường dây |
Điện cảm/đường dây |
Trở lại Hằng số EMF |
Chiều dài |
|
VDC |
vòng/phút |
N.m |
W |
A |
vòng/phút |
A |
Ω |
Mh |
V/krpm |
mm |
|
|
80BL02402-0100-XXX |
24 |
4000 |
0.24 |
100 |
5.00 |
4500 |
1 |
018 |
0.34 |
3.44 |
50 |
Kích thước cơ khí
Câu hỏi thường gặp
Hỏi: Chuyển mạch được thực hiện như thế nào trong động cơ BLDC?
Trả lời: Chuyển mạch trong động cơ BLDC (DC không chổi than) đề cập đến quá trình chuyển đổi dòng điện trong cuộn dây stato để duy trì chuyển động quay của động cơ. Chuyển mạch là điều cần thiết để đồng bộ hóa từ trường của stato và rôto để đạt được chuyển động quay liên tục. Trong động cơ BLDC, việc chuyển mạch đạt được bằng phương pháp điều khiển điện tử. Dưới đây là tổng quan về cách thực hiện chuyển mạch trong động cơ BLDC:
1. Cảm biến vị trí rôto: Để đạt được sự chuyển mạch, bộ điều khiển động cơ cần xác định vị trí của rôto. Điều này thường được thực hiện bằng cách sử dụng các cảm biến vị trí, chẳng hạn như cảm biến hiệu ứng Hall, bộ mã hóa hoặc cảm biến EMF ngược. Những cảm biến này cung cấp tín hiệu phản hồi đến bộ điều khiển động cơ, cho biết vị trí của rôto so với cuộn dây stato.
2. Bộ điều khiển động cơ: Bộ điều khiển động cơ xử lý tín hiệu phản hồi từ các cảm biến vị trí và xác định thời gian và trình tự chuyển mạch tối ưu. Nó tính toán thời điểm chính xác khi dòng điện cần được chuyển sang cuộn dây stato thích hợp để duy trì từ trường quay.
3. Chuyển mạch điện tử: Bộ điều khiển động cơ điều khiển các công tắc điện tử, điển hình là các bóng bán dẫn điện hoặc MOSFET, được kết nối với cuộn dây stato. Các công tắc này hoạt động như rơle điện tử, cho phép bộ điều khiển động cơ điều khiển dòng điện trong cuộn dây stato.
4. Trình tự chuyển mạch điện tử: Dựa trên phản hồi vị trí rôto, bộ điều khiển động cơ sẽ áp dụng điện áp hoặc dòng điện thích hợp vào cuộn dây stato cụ thể để tạo ra từ trường quay. Trình tự chuyển mạch thường là một 3-sự sắp xếp pha, trong đó dòng điện được chuyển đổi tuần tự giữa ba cuộn dây stato theo một mẫu cụ thể.
5. Thời gian chuyển mạch: Bộ điều khiển động cơ tính thời gian chính xác cho việc chuyển đổi dòng điện để đảm bảo rằng từ trường do cuộn dây stato tạo ra thẳng hàng với từ trường của rôto. Thời gian chính xác này cho phép tạo ra mô-men xoắn hiệu quả và quay trơn tru.
6. Chuyển mạch liên tục: Chuyển mạch được thực hiện liên tục khi rôto quay. Bộ điều khiển động cơ liên tục theo dõi vị trí rôto và điều chỉnh trình tự và thời gian chuyển mạch để duy trì tốc độ quay và công suất mô-men xoắn mong muốn.
