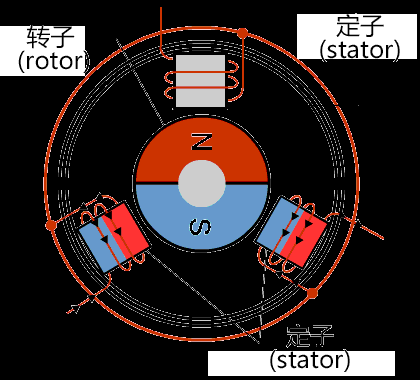

Cấu tạo của động cơ BLDC

Động cơ DC không chổi than, còn được gọi là động cơ chuyển mạch điện tử hoặc động cơ DC đồng bộ, là một loại động cơ đồng bộ sử dụng nguồn điện một chiều (DC). Nó chuyển đổi năng lượng DC thành năng lượng cơ học và kết hợp những ưu điểm của động cơ DC và động cơ AC. So với động cơ DC chổi than truyền thống, nó có ưu điểm là cấu trúc đơn giản, tuổi thọ cao và hiệu quả cao. Trong blog này, chúng ta sẽ xem xét việc xây dựngĐộng cơ BLDC.

1. Stato

Stator của động cơ BLDC là một trong những thành phần chính của động cơ BLDC và có nhiệm vụ tạo ra từ trường để điều khiển động cơ. Stator thường bao gồm một tập hợp các cuộn dây được sắp xếp chính xác được kích thích bởi dòng điện để tạo ra từ trường quay. Từ trường này là lực trung tâm điều khiển chuyển động quay của động cơ, giống như từ trường của trái đất tương tác với chuyển động quay của trái đất. Chúng tôi tập trung vào hiệu suất cao và mức tiêu thụ năng lượng thấp trong thiết kế stator và sử dụng vật liệu bền để đảm bảo độ tin cậy lâu dài của động cơ. Thông qua việc kích thích dòng điện, từ trường của stato tương tác với rôto, thực hiện sự chuyển đổi năng lượng điều khiển động cơ.

2. Cánh quạt

Trong động cơ BLDC, rôto là bộ phận quay của động cơ và có nhiệm vụ chuyển đổi năng lượng điện thành chuyển động cơ học. Không giống như động cơ DC thông thường, rôto của động cơ không chổi than không chứa chổi DC, được thiết kế để giảm ma sát và tổn thất năng lượng. Thông thường, rôto bao gồm các nam châm vĩnh cửu cực mạnh dẫn động trục đầu ra của động cơ bằng cách tương tác với từ trường quay do stato tạo ra. Thiết kế này không chỉ làm tăng hiệu suất của động cơ mà còn cải thiện thời gian đáp ứng, cho phép động cơ hoạt động vượt trội trong nhiều ứng dụng. Thiết kế rôto và lựa chọn vật liệu trực tiếp xác định công suất và hiệu suất động của động cơ.

3. Cảm biến Hall

Động cơ DC không chổi thanthường được trang bị cảm biến Hall, là thiết bị thông minh dùng để giám sát vị trí và tốc độ của rôto. Cảm biến Hall có thể phát hiện những thay đổi trong từ trường theo thời gian thực, xác định chính xác vị trí của rôto. Thông tin này được đưa trở lại hệ thống điều khiển động cơ, cho phép nó điều chỉnh dòng điện theo thời gian thực để điều khiển chuyển động chính xác hơn. Hệ thống giám sát thông minh này cải thiện hiệu suất và độ ổn định của động cơ và đảm bảo hiệu suất vượt trội trong mọi điều kiện vận hành. Việc sử dụng cảm biến Hall cho phép điều khiển động cơ thông minh hơn, chính xác hơn cho nhiều ứng dụng công nghiệp và thương mại.
