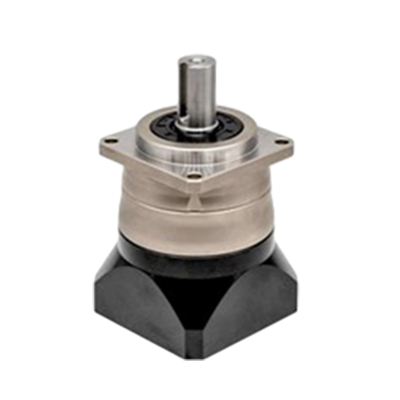

Hộp số hành tinh có độ chính xác cao dòng AE120
Kiểu: hộp số hành tinh có răng xoắn
Mức độ bảo vệ hộp số: IP65
Tỷ lệ: 3, 4, 5, 7, 10 cho một giai đoạn
Tỷ lệ: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (hai giai đoạn)
Phản ứng dữ dội tiêu chuẩn P1: Nhỏ hơn hoặc bằng 3 arcmin（một giai đoạn); Nhỏ hơn hoặc bằng 5 arcmin (hai giai đoạn)
Phản ứng dữ dội tiêu chuẩn P2: Nhỏ hơn hoặc bằng 5 arcmin (một giai đoạn); Nhỏ hơn hoặc bằng 7 arcmin (hai giai đoạn)
Hiệu quả: Lớn hơn hoặc bằng 95% (một giai đoạn); Lớn hơn hoặc bằng 92% (hai giai đoạn)
- Giao hàng nhanh
- Đảm bảo chất lượng
Tùy chỉnh có sẵn
Giơi thiệu sản phẩm
Quy tắc đặt tên AE(Ví dụ: AE-090N-010-22-19-4)
Dữ liệu hiệu suất
|
Thông số kỹ thuật |
1 giai đoạn |
2 giai đoạn | |||||||||||||||
|
Tỉ lệ |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
Mô-men xoắn đầu ra danh nghĩa T2N |
Nm |
208 |
290 |
330 |
300 |
230 |
208 |
290 |
290 |
160 |
140 |
310 |
300 |
260 |
330 |
300 |
230 |
|
Mômen dừng khẩn cấp T2NOT |
Nm |
3 lần mô-men xoắn đầu ra danh nghĩa |
|||||||||||||||
|
Tốc độ đầu vào danh nghĩa n1N |
vòng/phút |
4000 |
|||||||||||||||
|
Tốc độ đầu vào tối đa n1B |
vòng/phút |
8000 |
|||||||||||||||
|
Giảm phản ứng dữ dội P1 |
arcmin |
Nhỏ hơn hoặc bằng 3 |
Nhỏ hơn hoặc bằng 5 |
||||||||||||||
|
Phản ứng dữ dội tiêu chuẩn P2 |
arcmin |
Nhỏ hơn hoặc bằng 5 |
Nhỏ hơn hoặc bằng 7 |
||||||||||||||
|
Độ cứng xoắn |
Nm/arcm phút |
25 |
|||||||||||||||
|
Mômen uốn tối đa F2rB |
N |
6100 |
|||||||||||||||
|
Tải trọng trục tối đa F2aB |
N |
3350 |
|||||||||||||||
|
Cuộc sống phục vụ |
giờ |
20000 |
|||||||||||||||
|
Hiệu quả η |
% |
Lớn hơn hoặc bằng 95% |
Lớn hơn hoặc bằng 92% | ||||||||||||||
|
Nhiệt độ hoạt động |
bằng cấp |
-10 độ ~90 độ |
|||||||||||||||
|
Bôi trơn |
Dầu bôi trơn tổng hợp |
||||||||||||||||
|
Mức độ bảo vệ hộp số |
IP65 |
||||||||||||||||
|
Vị trí lắp đặt |
mọi hướng |
||||||||||||||||
|
Độ ồn n{0}}vòng/phút, Không tải,50cm ) |
dB(A) |
68 |
68 |
65 |
62 |
60 |
66 |
66 |
64 |
64 |
62 |
62 |
62 |
60 |
58 |
58 |
58 |
|
Momen quán tính khối lượng J1 |
kg.cm2 |
3.25 |
2.74 |
2.71 |
2.62 |
2.57 |
0.47 |
0.48 |
0.47 |
0.47 |
0.48 |
0.47 |
0.47 |
0.47 |
0.44 |
0.44 |
0.44 |
Kích thước cơ khí
Kích thước động cơ phù hợp
| Dòng AE120 | Sân khấu | Tỉ lệ | Đường kính trục đầu ra | Đường kính trục đầu vào | Đường kính x chiều dài trục động cơ/Đường kính và chiều cao của trục dẫn động trên động cơ/QTYs-đường kính-khoảng cách các lỗ lắp |
| Một giai đoạn | 3/4/5/7/10 | 32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×48/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| 35 | Φ35×80/Φ114.3×8/4-Φ13.5-Φ200 | ||||
| Hai giai đoạn |
15/16/20/25/ 28/30/35/40/50/70/100 |
32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×48/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
Câu hỏi thường gặp
Hỏi: Nếu tôi gặp vấn đề hoặc cần hỗ trợ sau khi nhận được sản phẩm thì sao?
Đáp: Chúng tôi cố gắng cung cấp sự hỗ trợ khách hàng tuyệt vời. Nếu bạn có bất kỳ vấn đề gì hoặc cần hỗ trợ sau khi nhận sản phẩm, vui lòng liên hệ với bộ phận dịch vụ khách hàng của chúng tôi. Chúng tôi sẽ cố gắng hết sức để giải quyết mối quan tâm của bạn và cung cấp giải pháp thỏa đáng.
Hỏi: Bạn có yêu cầu về số lượng đặt hàng tối thiểu (MOQ) không?
Trả lời: Số lượng đặt hàng tối thiểu (MOQ) của chúng tôi có thể thay đổi tùy theo sản phẩm. Một số mặt hàng có thể có MOQ cụ thể, trong khi những mặt hàng khác có thể được mua với số lượng nhỏ hơn. Vui lòng liên hệ với nhóm bán hàng của chúng tôi để biết thêm thông tin về MOQ cho sản phẩm cụ thể mà bạn quan tâm.
Hỏi: Hộp số hành tinh xử lý tình trạng quá tải như thế nào?
Trả lời: Hộp số hành tinh có khả năng xử lý tình trạng quá tải ở một mức độ nhất định khi chúng phân phối tải trên nhiều bộ bánh răng. Tính năng chia sẻ tải này cho phép chúng chịu được mô-men xoắn tăng lên và duy trì chức năng. Tuy nhiên, điều quan trọng cần lưu ý là tình trạng quá tải kéo dài có thể gây ra ứng suất quá mức lên các bánh răng và vòng bi, dẫn đến mài mòn nhanh và có khả năng hỏng hóc.
Hỏi: Hộp số hành tinh so với các loại hộp số khác như thế nào?
Trả lời: Hộp số hành tinh có một số ưu điểm so với các loại hộp số khác, bao gồm độ nhỏ gọn, mật độ mô-men xoắn cao, hiệu quả và tính linh hoạt. Thiết kế nhỏ gọn của chúng cho phép sử dụng không gian hiệu quả, khiến chúng phù hợp với các ứng dụng có hạn chế về kích thước. Với nhiều bộ bánh răng, hộp số hành tinh có thể đạt được khả năng truyền mô-men xoắn cao trong khi vẫn duy trì hệ số dạng nhỏ.
Hỏi: Hộp số hành tinh có thể được sử dụng trong tua-bin gió không?
Trả lời: Hộp số hành tinh có ứng dụng rộng rãi trong tuabin gió, đặc biệt là trong việc chuyển đổi vòng quay tốc độ thấp do các cánh tuabin tạo ra thành vòng quay tốc độ cao cần thiết cho máy phát điện. Việc sử dụng hộp số hành tinh trong tua bin gió cho phép truyền tải điện hiệu quả và kết hợp tối ưu tốc độ quay giữa rôto chuyển động chậm hơn và máy phát điện quay nhanh hơn. Vai trò quan trọng này của hộp số hành tinh cho phép các tuabin gió khai thác hiệu quả sức mạnh của gió và chuyển đổi nó thành năng lượng điện có thể sử dụng được.
